变压器骨架生产工艺革新：自动化成型与环保材料的应用探索

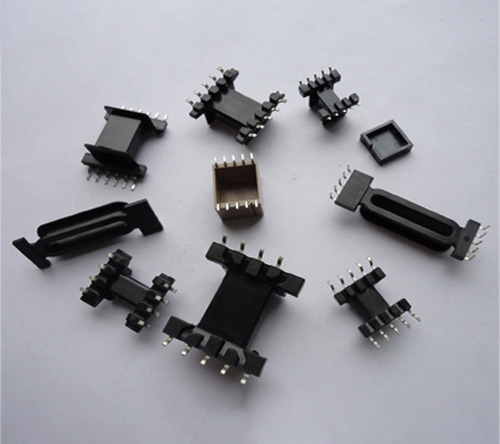

变压器骨架作为变压器的核心支撑结构，其生产工艺直接影响产品质量、生产效率及环境友好性。传统生产模式依赖人工操作与高能耗工艺，在精度控制、一致性保障及环保合规性上面临挑战。随着电子产业向高精度、高效率、绿色制造转型，自动化成型技术与环保材料应用成为骨架生产工艺革新的两大核心方向。本文从技术原理、工艺突破及产业实践角度，系统探讨这一领域的创新进展。

一、传统生产工艺的痛点与革新需求

传统变压器骨架生产以塑料注塑成型（占比超90%）为主，部分金属骨架采用冲压工艺，其典型流程包括：原料预处理→注塑/冲压成型→后处理（去毛刺、攻丝、表面处理）→检验包装。主要痛点如下：

1.人工依赖度高：模具调试、产品分拣、质量检测等环节需大量人工干预，导致生产效率低（单班产能通常<5000件）、一致性差（如尺寸公差波动±0.2mm以上）；

2.材料利用率低：注塑过程中飞边、废料占比达10%~15%（复杂结构骨架甚至更高），金属冲压的边角料回收成本高；

3.环保压力大：传统塑料（如酚醛树脂）含卤素阻燃剂（如溴化物），废弃后难降解；部分工艺使用含苯类溶剂清洗模具，产生VOCs污染；

4.高能耗与低柔性：注塑机加热能耗占生产总能耗的60%以上，且模具切换耗时长（通常>2小时），难以适应多品种小批量订单需求。

二、自动化成型技术的突破：从“经验驱动”到“智能控制”

自动化成型技术通过设备智能化、工艺精准化及流程集成化，解决了传统生产的核心瓶颈，其关键技术路径包括：

（一）精密注塑成型的智能化升级

注塑是塑料骨架的主流成型工艺，其自动化革新聚焦于模具设计、过程控制及参数优化三大环节：

1.多腔高精度模具：采用热流道系统（替代冷流道）减少材料浪费（飞边率从15%降至3%以下），配合多腔模设计（如32腔、64腔甚至128腔），单模产能提升5~10倍；模具材质升级为预硬钢（如NAK80）或铍铜合金（散热快），配合微米级加工精度（如型腔尺寸公差±0.005mm），确保绕线窗口、引脚孔等关键结构的尺寸一致性。

2.闭环控制注塑机：通过压力传感器、温度传感器实时监测熔体压力（精度±0.5MPa）、模具温度（精度±1℃），结合PLC与工业软件（如西门子TIA Portal）动态调整注射速度、保压时间等参数，避免缺料、飞边或内应力集中（传统开环控制的产品不良率约3%~5%，智能化后可降至0.5%以下）。

3.机器人集成与视觉检测：六轴机械臂自动完成上料（原料干燥颗粒）、取件（带温取件避免变形）、水口修剪（激光切割替代人工去毛刺），并结合机器视觉系统（如500万像素高速相机）对产品外观（裂纹、缺角）、尺寸（引脚间距、孔径）进行100%在线检测，检测速度达120件/分钟（人工检测仅30~40件/分钟）。

（二）金属骨架冲压的柔性化与复合加工

对于大电流或高机械强度需求的金属骨架（如铝合金、铜合金），冲压工艺的自动化革新重点在于多工位连续模与自动化产线集成：

•多工位连续模：将冲孔、折弯、切边等工序集成于单一模具（通常8~16工位），配合高速冲床（每分钟冲压次数≥1000次），实现“一次送料、连续成型”，效率较单工序冲压提升10倍以上；

•激光辅助加工：针对复杂异形结构（如带散热槽的金属骨架），采用光纤激光切割机（精度±0.02mm）替代传统冲压，避免模具磨损导致的尺寸偏差，同时支持小批量定制化生产（换型时间<1小时）；

•自动化上下料系统：通过振动盘或视觉定位机械臂实现卷料/板材的自动上料，冲压后由传送带输送至清洗（超声波去油污）、钝化（防氧化处理）及包装环节，形成“冲压-后处理-检测”全流程无人化产线。

（三）复合工艺的创新应用

针对特殊性能需求（如高导热、高绝缘），部分企业探索注塑-金属嵌件一体化成型或3D打印原型验证：

•嵌件注塑：将预成型的金属引脚（如铜排）、散热块（如铝合金块）通过机械手精准定位嵌入模具，再注入塑料（如PA66+GF），实现“结构-功能”一体化（如引脚与塑料骨架的结合强度≥50MPa，避免脱焊）；

•3D打印模具：通过金属3D打印（如选择性激光熔融SLM）快速制造复杂冷却水路模具（随形水路距型腔表面<1mm），缩短模具开发周期（从传统2个月缩短至2周），同时提升注塑冷却均匀性（产品翘曲变形量减少40%）。

三、环保材料的应用：从“合规驱动”到“性能升级”

环保法规（如欧盟RoHS 2.0、REACH、中国《电器电子产品有害物质限制使用管理办法》）与“双碳”目标倒逼骨架材料向无卤低毒、可回收、低碳排放方向发展，其应用革新体现在：

（一）无卤阻燃塑料的普及

传统阻燃塑料（如添加溴化环氧树脂的PBT）虽耐温性好，但燃烧时释放有毒气体（如二噁英），且含卤素不利于回收。新一代无卤阻燃材料通过磷系（如红磷包覆）、氮系（如三聚氰胺聚磷酸盐）或膨胀型阻燃体系实现V-0级阻燃（UL94标准），同时保持高绝缘性：

•典型材料：无卤阻燃PA66（添加20%玻璃纤维，阻燃等级V-0，灼热丝起燃温度≥850℃）、无卤阻燃PPS（耐温200℃，CTI（相对漏电起痕指数）≥600V，适用于高压绕组）；

•优势：废弃后可回收再利用（回收率>90%），且燃烧时不释放卤化氢气体，符合欧盟EN 45545轨道交通防火标准。

（二）生物基与可降解塑料的探索

针对消费电子等短生命周期产品，部分企业尝试使用生物基塑料（如聚乳酸PLA、聚羟基脂肪酸酯PHA）或可降解工程塑料（如PBS聚丁二酸丁二醇酯），其特点包括：

•环保性：PLA来源于玉米淀粉，废弃后在工业堆肥条件下6个月可降解90%以上；

•局限性：目前耐温性较低（PLA约60℃），仅适用于低功率变压器（如小型LED驱动电源），需通过纳米复合改性（如添加纳米蒙脱土）提升热变形温度（可达100℃以上）。

（三）再生材料的工业化应用

通过回收废旧变压器骨架（如破碎后造粒），经提纯去除金属杂质与阻燃剂残留，制备再生塑料颗粒（如再生PA66、再生PPS），其性能可达原生材料的80%~90%（如拉伸强度从80MPa降至65MPa），但成本降低30%~40%。部分头部企业已建立“回收-再生-生产”闭环体系（如日本村田制作所），将再生材料用于非关键结构件（如外壳支撑骨架），年减碳量可达数百吨。

四、生产工艺革新的综合效益与产业实践

（一）经济效益：降本增效显著

•自动化成型使单件人工成本占比从15%~20%降至3%~5%，综合能耗降低20%~30%（如注塑机节能模式+余热回收）；

•材料利用率从85%提升至95%以上（精密模具+嵌件注塑减少废料），多腔模设计使单位产能投资下降40%。

（二）环境效益：绿色制造落地

•无卤阻燃材料减少有毒气体排放（如溴化氢减少90%以上），再生材料降低碳排放（每吨再生PA66较原生材料减碳约2.5吨）；

•水口料回收系统（如磁选分离金属、近红外分选塑料）使废弃物总量减少60%以上。

（三）典型案例：某头部电子元件企业的智能化产线

该企业针对5G基站用高频变压器骨架（材料：LCP，耐温260℃），部署了“64腔高精度模具+视觉检测机器人+无卤阻燃LCP材料”的自动化产线：

•单班产能从传统人工注塑的2000件提升至8000件，产品不良率从3%降至0.2%；

•通过嵌件注塑集成铜引脚（结合强度≥60MPa），减少后续焊接工序，客户组装效率提升30%；

•采用无卤阻燃LCP（符合RoHS 3.0与REACH法规），废弃后可通过化学回收提取单体再利用。

五、未来趋势：智能化与可持续的深度融合

未来变压器骨架生产工艺将呈现三大趋势：

1.全流程数字化：通过工业互联网平台（如数字孪生技术）实时监控注塑温度、模具磨损状态，预测性维护设备故障（停机时间减少50%）；

2.材料-工艺协同创新：开发适用于超高频（>1MHz）的低介电损耗塑料（如氟化聚合物改性材料），或面向高温环境（>200℃）的陶瓷-塑料复合骨架；

3.零碳制造：结合光伏供电注塑机、碳捕集模具加热系统，推动生产环节净零碳排放。

结语

变压器骨架生产工艺的革新，本质是通过自动化技术提升制造精度与效率，通过环保材料应用兼顾性能与可持续发展。这一进程不仅推动了电子元器件产业的高端化升级，更为“双碳”目标下的绿色制造提供了典型范例。未来，随着智能装备与新材料技术的深度融合，变压器骨架将从“功能载体”进化为“智能节点”，为高效、可靠的能源转换系统奠定更坚实的基础。
