在变压器故障分析报告中，设计不合理的骨架往往是导致产品早期失效的“罪魁祸首”。绕线空间不足导致线圈绝缘层磨损短路，磁芯固定不牢引起振动噪音，散热不良造成高温老化——这些问题都指向了变压器骨架的设计缺陷。

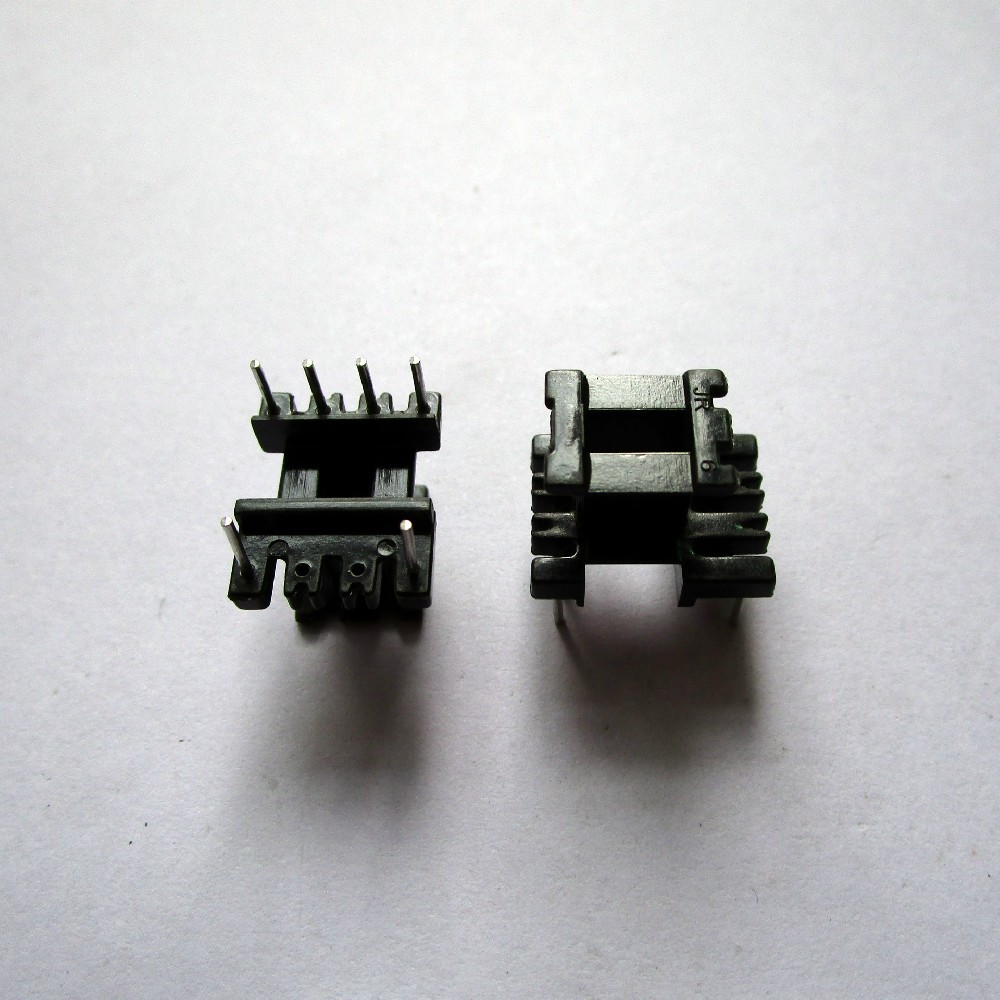

作为变压器的核心支撑结构，骨架不仅为线圈提供绕制空间，更承担着固定磁芯、保证电气绝缘和促进散热的关键功能。本文将深入分析变压器骨架设计的常见缺陷及其解决方案。

01绕线空间不足的困境与创新设计

变压器骨架的绕线空间设计直接关系到线圈绕制的可行性和质量。传统骨架设计往往忽略了实际操作需求，导致绕线困难、线包拥挤甚至绝缘损坏。

导向结构缺失是绕线质量不佳的主要原因之一。在没有适当导向槽的骨架上，线圈容易重叠、滑移，造成线包不均匀、匝间绝缘压力增大。一种改进方案是在骨架两侧对称设置导向槽和限位块，使绕线过程更加可控，线序更加整齐。

特殊变压器对漏感有特别要求时，往往需要通过调节绕组间耦合程度来实现，而传统的单槽设计无法满足这一需求。采用多槽设计的骨架将绕线区域划分为上槽、中槽和下槽，上槽和下槽用于绕线，中槽空出不仅有利于散热，还能有效调节漏感。

对于大功率变压器，尤其是电感开深气隙的情况，骨架设计需特别考虑散热需求。传统设计中的挡墙会阻碍热量散发，导致磁芯中柱温升较高。优化方案是去除挡墙设计，利用中槽形成自然风道，显著降低温升。

环形导向条是另一种提升绕线质量的有效设计。在线圈骨架的外周侧面设置环形导向条，不仅能加强骨架整体强度，还可以导引线圈缠绕，使变压器组装更加方便快捷，提高生产效率。

02磁芯固定不牢的根源与加固方案

磁芯固定不牢是变压器运行中的重大隐患，会导致异响、损耗增加甚至磁芯破损。解决这一问题需要从固定结构和材料选择两方面入手。

磁芯固定依赖性胶粘接是常见问题。许多传统骨架依靠胶水固定磁芯，但在长时间使用后，胶水可能因发热软化导致磁芯脱落。优良的骨架设计应采用机械固定为主的方式，如通过插槽与插条配合，确保磁芯稳固连接。

一种创新方案是在骨架上设置限位弹簧结构。内板内壁面的限位弹簧与磁芯筒一端相抵，磁芯筒另一端与内板内壁面接触，形成多点弹性固定，有效防止磁芯在振动环境下松动。

对于大型变压器，可设置第一限位箱结构，通过第一挤压杆对隔离板表面持续挤压。即使长时间使用后出现缝隙，单向偏转机构也会自动补偿，保持稳定固定。

骨架材料的强度也直接影响磁芯固定的稳定性。在磁芯表面设置加强层（如由纵横交错的加强筋组成），能显著提高磁芯的抗冲击能力，防止在运输或使用过程中因外力导致的损坏。

03引脚与接线系统的设计优化

引脚系统是变压器骨架的关键组成部分，设计不合理会导致连接不可靠、生产效率低下等问题。

传统引脚结构存在明显不足。自引脚结构（将绕组的绕线直接引出作为引脚）间距难以控制，不同绕组线径差异会导致引脚直径不同、间距公差大。插直脚结构虽然有所改进，但在处理粗线或多股线时仍存在缠绕困难、易短路的问题。

创新型固线引脚设计采用引脚部和固线部分离的方案。固线部具有卡线槽并可塑性变形，无论绕组的绕线线脚为单股线、粗绕线或多股线，都能可靠固定。这种设计使引脚部无需承担与绕线连接的任务，因此引脚部间的间距能够保持一致，不易变形。

引脚与线圈的连接方式也影响可靠性。传统焊接方式存在焊点易开裂的风险，特别是在变压器短路冲击或频繁启停工况下，焊点处易因电磁力或热循环应力发生疲劳断裂。采用无焊点的一体化绕制技术，通过导线弯折成U形连接结构，可从根本上消除焊点风险。

为避免绕线外露导致碰伤或碰断，优秀骨架上应在引线槽内设置导线块。线圈接线端被限制在导线块下方，不外露在线圈骨架外侧，同时使外壳内壁与线圈骨架外壁可以紧密接触，减小变压器整体体积。

04散热性能与绝缘设计的平衡艺术

变压器骨架设计需要在散热与绝缘之间找到平衡点，这对于提升变压器可靠性至关重要。

散热通道设计是防止热量积聚的关键。在装配柱管外周侧面均匀设置透气孔，可有效促进空气流动，降低变压器内部温度。对于大功率变压器，可采用中槽空出的设计，形成散热通道，避免热量在磁芯中柱附近积聚。

无骨架绕组设计是解决散热问题的另一种创新方案。传统骨架会压缩原边绕组的绕线空间，同时骨架本身的导热性能较差，不利于散热。无骨架绕组通过第一导电件和第二导电件形成容置腔，无需设置骨架即可将绕线组绕设在绕线柱上，既提高了散热性能，又增加了绕线空间。

绝缘性能同样不可忽视。在骨架上设置爬电墙，增加固线引脚到磁芯之间的爬电距离，可显著提升变压器的耐压性能，满足不同使用环境下的安规标准要求。

导线弯折处的绝缘处理也需特别注意。在导线弯折处包绕皱纹纸，可防止绝缘层破损。同时，在线圈之间设置绝缘纸筒和撑条，并在撑条邻接纸筒的侧面点涂酪素胶，既能保证绝缘距离，又有利于散热。

05生产效率与可维护性的提升策略

优秀的变压器骨架设计应兼顾生产便利性与后期维护需求。

模块化设计大幅提升了变压器的生产效率和可维护性。传统骨架往往是一体式结构，线圈损坏时更换困难。而采用骨架与安装板卡合连接的设计，在绕线出现损坏时，可快速分拆，便于更换。

引脚系统的模块化设计也极具实用价值。针脚安装架与针脚座采用卡合连接，可根据变压器工作需求调整引脚数量，增强骨架的通用性能。这种设计避免了传统固定引脚结构在引脚数量变化时的局限性。

导向结构对生产效率有显著影响。骨架两侧的导向槽和限位块形成S状曲线结构，为绕线提供清晰的路径指引，降低绕线难度，提高绕线质量的一致性。同时，支撑弧板可为骨架直角处的线缆提供缓冲环境，防止绝缘层磨损。

可调式绕线模的应用是提升绕线效率的另一项创新。通过提前将导线缠绕在可调式绕线模上，根据最外层线圈的单匝周长和匝数预留出精确的导线长度，可实现连续不间断绕制，避免多次接线带来的质量风险。

在当前变压器小型化、高效化的发展趋势下，骨架设计的优化空间仍然巨大。未来，随着三维打印技术、复合材料应用以及智能设计软件的普及，变压器骨架将实现更高度的集成化和功能化，成为变压器中不仅支撑而且“赋能”的关键组件。

变压器骨架不再是简单的结构件，而是影响变压器整体性能的核心要素。只有从设计源头重视骨架的重要性，才能制造出更可靠、更高效的变压器产品。
