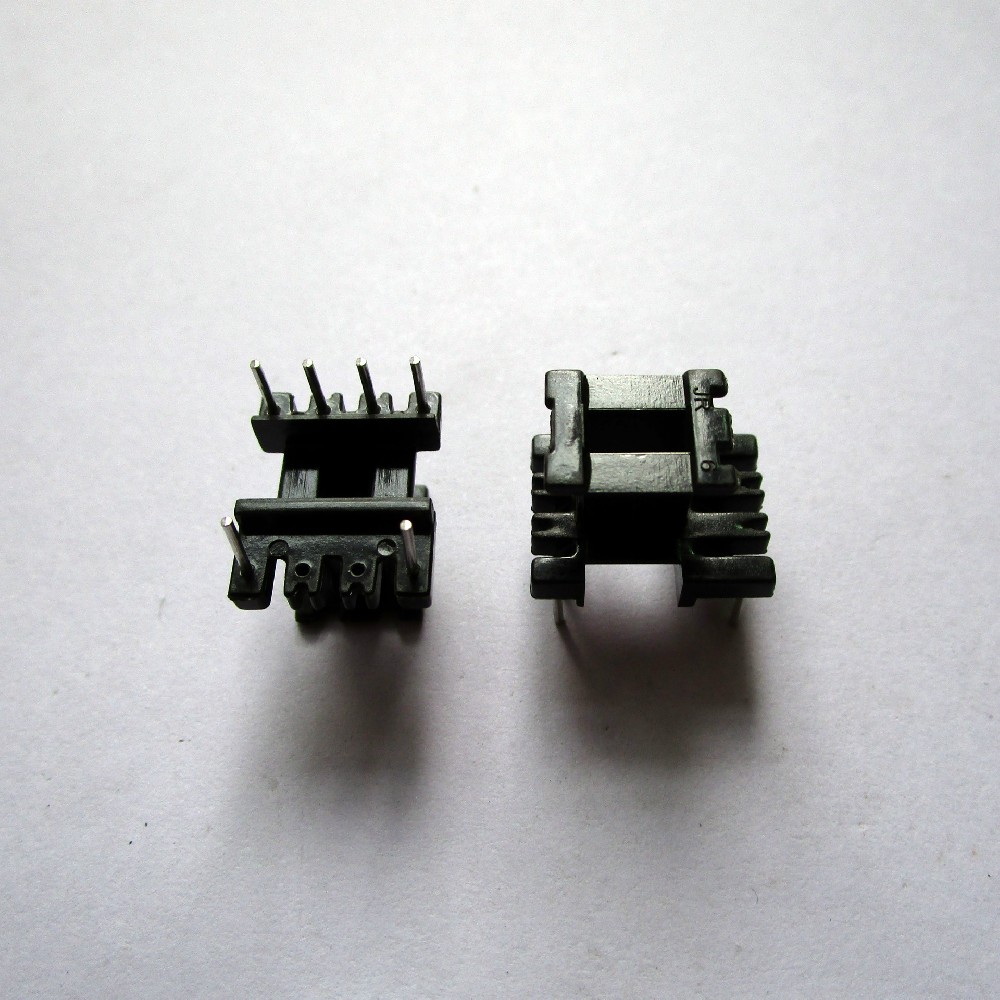

在变压器制造过程中，骨架作为支撑线圈、隔离磁芯、保证电气性能与机械结构的基础部件，其质量至关重要。然而，一个常被轻视的工艺缺陷——飞边和毛刺，却可能成为引发连锁问题的根源。这些在注塑成型时从模具分型面或顶针处溢出的薄边、尖刺，看似微不足道，实则对绕线生产和最终产品的安全可靠性构成严重威胁。

一、对绕线工艺的直接危害

飞边和毛刺首先直接影响绕线工序的效率和良率，具体问题包括：

1.绕线损伤与断线：

◦漆包线刮伤：绕线时，导线高速划过骨架边缘。任何毛刺都如同锋利的刀口，会刮破漆包线的绝缘漆层，导致铜线裸露。这会引发潜在的匝间短路，严重影响电气性能。

◦铜线断裂：在自动绕线机的高张力下，尖锐的毛刺可能直接割断较细的漆包线，造成生产中断，增加物料和工时损耗。

2.绕线不平整与排线困难：

◦特别是线槽内的飞边，会侵占有限的绕线空间，阻碍导线的紧密、规则排列。这可能导致绕线不平、线包鼓起，不仅影响美观，更会降低窗口利用率，增加漏感。

3.挡墙功能失效：

◦骨架挡墙（或称凸台）的作用是防止线圈滑出线槽。如果挡墙顶端存在飞边，其有效高度降低，在浸漆或后续处理中，线圈容易移位甚至滑出，造成结构失效。

二、对安规（安全性）的深层威胁

飞边和毛刺对产品安全性的威胁更为隐蔽和严重，是许多安规测试失败的“罪魁祸首”。

1.破坏电气间隙与爬电距离：

◦这是最核心的安规风险。安全标准（如IEC/EN 61558,UL等）对变压器初级与次级之间、带电体与可接触部件之间，都有严格的爬电距离（沿绝缘表面）和电气间隙（通过空气的最短距离）要求。

◦飞边和毛刺会显著缩短这两个关键距离。一个在初级和次级绕组隔离墙上的毛刺，可能将原本足够的安全距离削减到危险值以下，导致高压测试（Hi-Pot）失败，或在潮湿、污秽环境下诱发漏电、拉弧甚至击穿，造成触电或火灾风险。

2.降低绝缘性能：

◦尖锐的毛刺在电场中会产生电场集中效应，极大地削弱局部介电强度，成为绝缘的薄弱点，在耐压测试时易成为放电起点。

◦飞边本身很薄，其机械强度和绝缘性能远低于骨架本体，容易在受热或受力后破裂，形成新的绝缘缺陷。

3.引入异物风险：

◦松动的飞边可能在振动或温变中脱落，成为变压器内部的导电/绝缘异物，可能引起内部短路或堵塞散热通道。

三、问题产生的根源分析

飞边和毛刺的产生主要源于模具和注塑工艺：

1.模具问题：

◦模具磨损：长期使用后，分型面、滑块、顶针孔等配合面磨损，间隙变大，熔融塑料渗入形成飞边。

◦模具加工精度不足：模板变形、分型面不平、型腔尺寸误差等，导致合模不严。

◦排气设计不当：为排出型腔内空气而设计的排气槽过深，也会成为溢料通道。

2.注塑工艺问题：

◦锁模力不足：注塑机锁模力小于型腔内熔体压力，模具被撑开产生飞边。

◦工艺参数不当：料温过高、射速过快、保压压力过大或时间过长，都会增加熔体流动性，使其更容易挤入微小缝隙。

◦原料问题：材料流动性（MFI）过高，或含有过多再生料，也容易产生飞边。

四、解决与预防对策

要系统性解决此问题，需从设计、制造、检验多环节入手：

1.源头控制——模具与工艺优化：

◦模具维护与修复：定期保养模具，对磨损的分型面、型芯进行修复或抛光，确保合模紧密。

◦工艺参数精细化：优化注射速度、压力、温度及锁模力，在保证填充饱满的同时，避免“涨模”。

◦材料管理：严格控制原料，避免使用过度回收料或未经干燥的原料。

2.过程检验——建立严格的来料检验标准：

◦外观检验：将“无影响绕线与安规的飞边、毛刺”作为关键外观检验项目。使用放大镜、显微镜或AOI设备进行全检或高频率抽检。

◦重点检查部位：特别关注线槽内壁及边缘、挡墙顶部、PIN针根部、初级次级隔离墙等关键区域。

◦量化标准：与供应商约定可接受的毛刺高度/宽度极限（如不得超过0.1mm），并提供限度样板。

3.后处理与筛选：

◦对于已生产的有轻微飞边的骨架，可安排人工使用专用工具（如手术刀、打磨头）进行去毛刺处理。但这会显著增加成本，仅作为临时或补救措施。

◦对于精密、高压或高可靠性要求的变压器，必须筛选并使用无飞边、毛刺的骨架。

变压器骨架上的飞边与毛刺，绝非可以忽略的“小瑕疵”。它是横亘在高效生产与安全可靠之间的现实障碍。制造商必须将其提升到质量管控的关键高度，通过优化模具与注塑工艺、制定并执行严格的检验标准，从源头杜绝这一隐患。唯有如此，才能确保绕线工序的顺畅，更守护住变压器作为电能转换核心部件的安全生命线，为最终电子产品的长期稳定运行奠定坚实的基础。
