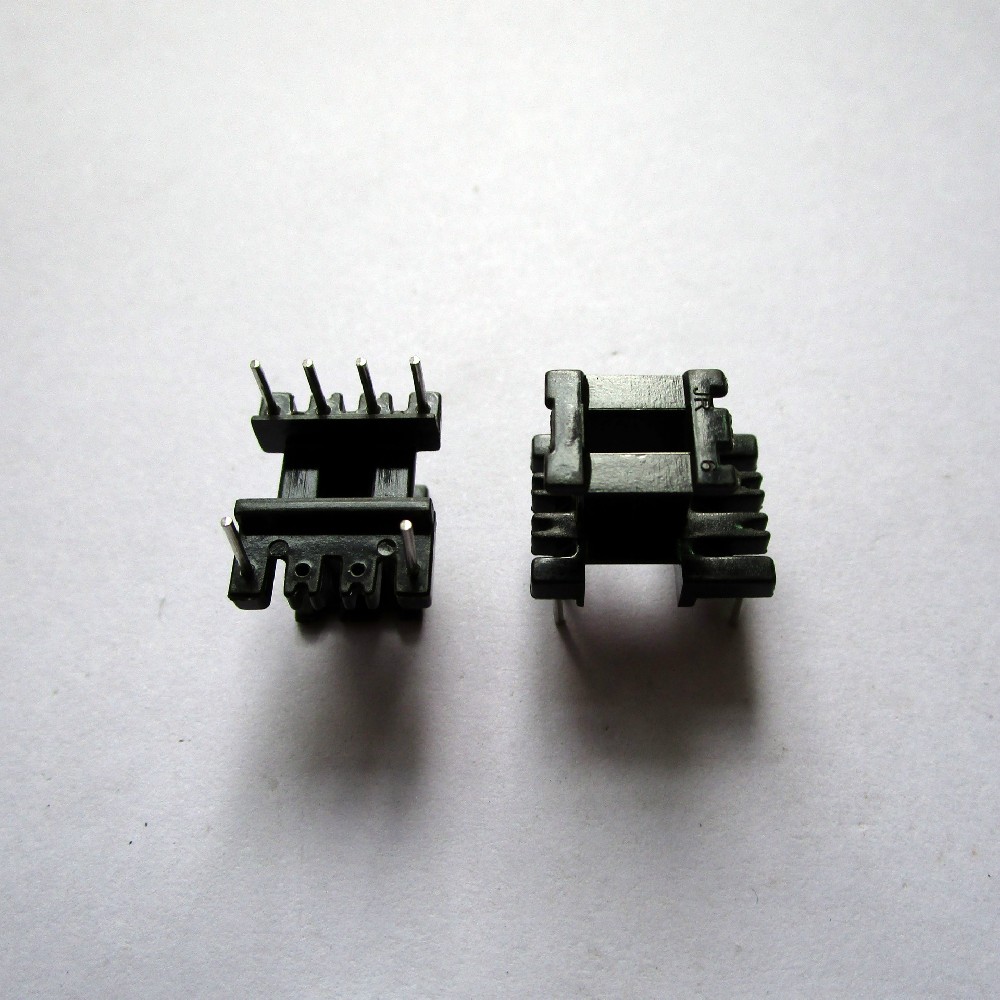

变压器骨架的绝缘性能是其核心功能之一，直接关系到变压器的安全、可靠与寿命。保证其绝缘性能是一个系统工程，主要从材料选择、结构设计、制造工艺及严格测试四个维度进行控制与提升。

一、源头把控：高性能绝缘材料的选择

骨架的绝缘性能首先取决于其制造材料。通常选用具有优异电气性能的工程塑料：

•常用材料：如PBT（聚对苯二甲酸丁二醇酯）、PET（聚对苯二甲酸乙二醇酯）、PA66（尼龙66）、LCP（液晶聚合物）等。这些材料本身具有极高的体积电阻率和表面电阻率。

•关键指标：材料需具备高耐热等级（如UL94 V-0阻燃等级，长期使用温度达130℃以上），良好的机械强度以支撑线圈，以及低吸湿性，因为潮湿会严重劣化绝缘性能。

•材料改性：通过添加玻璃纤维增强机械强度，或加入特殊阻燃剂以满足安规要求，同时必须确保添加剂不影响其基本的电气绝缘特性。

二、防患于未然：科学的绝缘结构设计

骨架的结构设计是预防绝缘失效的关键。

1.足够的壁厚与均匀性：确保骨架在不同部位都有足够的厚度，以承受线圈压力和工作电压，避免因机械应力导致破裂或绝缘变薄。

2.圆角与平滑过渡：所有棱角、边缘均设计为圆角，避免尖角产生电场集中，从而引发局部放电，长期会腐蚀绝缘材料。

3.爬电距离与电气间隙：在设计引脚、挡墙和线槽时，必须严格按照安规标准（如IEC、UL）预留足够的爬电距离（沿表面）和电气间隙（空间距离），防止表面闪络或空气击穿。

4.隔离与屏障设计：初级与次级绕组之间的挡墙必须足够高、足够厚，形成有效的物理绝缘屏障。多层骨架则通过隔板将不同绕组完全隔离。

三、精益求精：精密稳定的制造工艺

优良的设计需要通过精密工艺来实现。

•注塑工艺控制：精确控制注塑温度、压力和冷却时间，确保材料充分塑化、填充密实，避免产生气泡、缩水或熔接痕等内部缺陷，这些缺陷会成为绝缘弱点。

•模具精度与保养：高精度模具是保证骨架尺寸稳定、表面光洁的基础。定期保养防止模具磨损或产生飞边，飞边可能导致毛刺，影响绝缘并引发电场畸变。

•环境清洁度：生产环境需保持清洁，防止灰尘、杂质混入原料或附着在骨架表面，污染会降低绝缘性能。

•过程防静电：在生产和处理过程中，需采取防静电措施，防止静电吸附灰尘或对骨架本身造成损伤。

四、严格验证：全面的性能测试与检验

所有骨架在出厂前都必须经过严格的电气性能测试，这是保证绝缘性能的最后一道，也是最直接的关卡。

•耐压测试：在骨架的特定部位（如初次级引脚之间、引脚与磁芯之间）施加远高于工作电压的高压（如AC 3kV或DC 4kV），持续一定时间（通常60秒），检测是否发生击穿或漏电流超标。这是最核心的测试。

•绝缘电阻测试：使用高阻计测量特定点之间的绝缘电阻值，通常要求达到吉欧级以上，以确保在正常工作电压下漏电流极小。

•材料可靠性测试：包括高温高湿测试、冷热循环测试等，验证骨架材料在恶劣环境下绝缘性能的稳定性与耐久性。

综上所述，变压器骨架的绝缘性能并非由单一环节决定，而是贯穿于选材、设计、制造、测试的全流程质量管控体系。从具备先天绝缘优势的材料出发，通过科学设计规避风险，借助精密工艺实现设计意图，最后以严苛测试进行验证与筛选，四者环环相扣，共同构筑了变压器安全运行的坚实基础。
