一、一个“不起眼”的精密零件

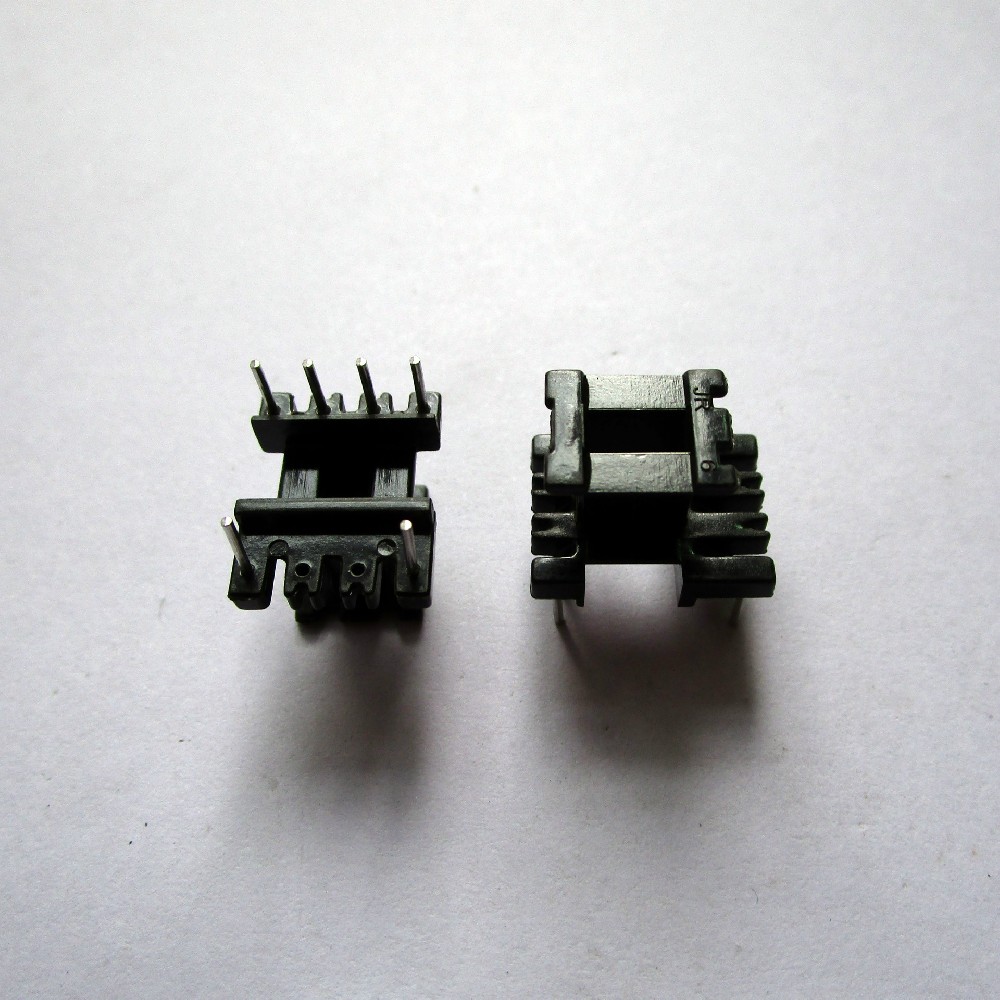

变压器骨架（Bobbin）在变压器中承担着三重核心角色：它是漆包线的缠绕支撑体、初次级绕组之间的绝缘屏障、磁芯的定位基准，同时还要确保引脚与PCB安装孔的精确对应。正因为身兼结构、绝缘与定位三大功能，骨架的尺寸哪怕只有0.1至0.3毫米的偏差，也足以在批量生产中引发一连串的质量问题。在自动化产线上，这种偏差带来的影响会被急剧放大，直接表现为良率骤降。

二、尺寸偏差引发的六大典型问题

1.磁芯装配异常与骨架开裂

当中柱内孔尺寸偏大时，磁芯装入后会产生过大的间隙，这会改变有效磁路长度，导致电感值漂移或偏离规格范围，同时增加振动和噪声。当中柱内孔偏小时，磁芯只能强行压入，极易造成骨架撑裂、崩角或产生内部微裂纹，这些裂纹在后续的热循环中可能扩展，最终引发绝缘失效。问题的本质在于骨架内孔与磁芯中柱的配合公差失控。

2.引脚位置超差导致焊接缺陷

引脚间距和垂直度的偏差会带来一系列焊接问题。在插件工序中会出现歪脚、浮高；在波峰焊或手工焊后容易出现虚焊、连锡（桥接）。对于自动化插装设备，引脚位置超差会频繁触发报警甚至停机。而对于表面贴装（SMD）骨架，偏差还会影响贴装坐标精度和引脚共面度。

3.法兰与绕线窗口尺寸偏差危及安规

这是安规维度最容易出问题的地方。法兰高度不均或偏低会使线圈层叠后超出骨架边界，从而缩减初次级之间的爬电距离和电气间隙，导致耐压测试不合格。绕线窗口宽度偏窄则使得客户无法绕下所需匝数，或者迫使线圈向外挤压，同样会侵蚀安全距离。此外，壁厚不均匀（通常由模具偏心或错位引起）会造成局部绝缘肉厚不足，即使设计符合标准，量产时仍可能出现耐压击穿。

4.定位结构不准导致自动化绕线失效

自动绕线机依靠骨架上的定位柱或定位槽来建立坐标系。如果这些定位特征的尺寸发生漂移，例如定位柱偏高或偏低、定位凸点尺寸变化、骨架本体翘曲，就会导致夹持不稳，进而引发走位错误、排线紊乱、断线以及匝数偏差，最终使产品批量一致性严重恶化。

5.翘曲、扭曲与飞边——隐形的尺寸偏差

这些缺陷常常不被视为传统意义上的尺寸偏差，但它们实际改变了有效尺寸。骨架翘曲或扭曲会导致底面不平，与磁芯贴合不严，产生不均匀的气隙，使电感参数散差增大，并引入额外的装配应力。飞边或毛边则会减小有效的绝缘间隙，其锋利的边缘在绕线过程中可能刮伤漆包线的绝缘层，同时也会造成装配干涉。因此，飞边绝不仅仅是外观问题，而是实实在在的功能性缺陷。

6.装配干涉与机械应力

当骨架的外形轮廓偏大或局部存在鼓包时，会难以装入变压器外壳或屏蔽罩。强行装配会产生较大的机械应力，在长期热循环作用下，可能导致骨架开裂、引脚松脱，甚至引发匝间短路。

三、尺寸偏差的深层根因：全链条累积误差

骨架尺寸偏差并非仅仅发生在注塑的那一瞬间，而是从设计到模具、材料、工艺再到检验的全链条系统性累积误差。

在设计层面，常见的失误包括公差分配不合理，比如对所有尺寸一律标注±0.1毫米；壁厚突变区域缺少过渡圆角；以及未充分考虑材料收缩的各向异性。

在模具层面，型腔加工精度不够、多腔模具流道不平衡导致各腔收缩不一致、分模面磨损后飞边增大、镶件配合间隙随时间漂移，这些都是尺寸偏差的重要来源。

在材料方面，收缩率大的材料（如未增强的普通尼龙）本身尺寸散差就大；材料吸湿后会膨胀；回收料比例波动也会加剧尺寸的不稳定性。

在注塑工艺方面，保压不足会导致冷却缩水，温控波动会影响充填一致性，冷却不均匀会引起翘曲，顶出受力不均则会造成微变形。

在检验与管控方面，许多工厂只检查外形尺寸而不关注功能尺寸，采用抽检而非基于统计过程控制（SPC）的过程能力监控，缺乏检具或三坐标测量仪的数据闭环，这些都让尺寸偏差得以逃逸到下游。

四、系统性避免方案：从源头到出货的五步策略

第一步：设计阶段进行公差分层

将所有尺寸分为三个等级，区别对待。第一类是关键功能尺寸（CTF），包括绕线窗口的宽度和深度、法兰高度、中柱内孔直径、引脚间距、绝缘挡板的最小肉厚以及定位基准面。对这些尺寸必须严格管控，公差应控制在±0.05至±0.1毫米级别，并配备专用检具或三坐标测量。第二类是装配适配尺寸，例如外轮廓的最大包络、磁芯外配槽、卡扣导向等，可以给予中等公差，但需通过装配验证确认余量充足。第三类是非关键特征，如非接触的加强筋造型和非配合外观面，可以适当放宽，为工艺留出裕量。

特别需要注意的是，对于绕线槽和磁芯孔这类“由大改小容易、由小改大困难”的特征，开模时应将公差偏向尺寸上限预留，以便后期修模时有调整空间。此外，所有漆包线经过的棱边都必须设计倒圆角，防止刮伤线皮。

第二步：模具工程兼顾精度与可维护性

关键尺寸对应的型腔和镶件应加工到IT6至IT7级精度，推荐使用慢走丝加工以确保精度。绕线槽两侧胶位、中柱和针座应尽量设计成独立镶件，这样便于局部修模而不必改动整体模具。在模具设计阶段，应利用模流分析软件（如Moldflow）提前预测熔接痕和困气位置，尤其是对于PPS等高温材料。同时建立模具维护制度，设定飞边阈值（例如单侧不超过0.05毫米），达到阈值即安排修模，避免尺寸漂移到不可接受的程度。

第三步：材料选择与注塑工艺稳定化

在材料选型上，高温应用场景应优先选用PPS（如30%玻纤增强牌号）或优质电木（酚醛树脂），它们的收缩率低且稳定性好，应尽量避免使用来源不明的回收料混合物。注塑过程中，料筒和模具的温度波动最好控制在±1至2摄氏度以内，因为温度漂移是尺寸散差的首要推手。保压应采用多段曲线以防止缩水，冷却水路设计必须保证均匀冷却以减小翘曲。对于吸湿性材料（如某些尼龙牌号），必须充分除湿干燥，否则尺寸和绝缘性能都无法保障。目标是将关键尺寸的过程能力指数Cpk或Ppk提升至1.67以上，才算真正实现稳定生产。

第四步：检验聚焦功能尺寸而非泛泛测量

许多工厂的误区是用卡尺测量一圈外形就认为完成了检验。实际上，真正需要重点监控的是CTF功能尺寸。首件应进行全尺寸测量（使用三坐标或光学测量仪）以建立基线。生产线上应配备通止规式功能检具，快速判断磁芯能否顺利装入、引脚能否对准PCB孔位。同时运用SPC控制图追踪关键尺寸的均值漂移和离散趋势，而不是仅做合格与否的判定。对于大批量生产，可以引入基于机器视觉的在线检测系统（CCD加AI尺寸测量），能够同时拦截破损、缺针、飞边和尺寸超差等多种缺陷。

第五步：供应链协同与设计裕量匹配

一个容易被忽视的事实是：骨架供应商的制程能力乘以客户设计的装配余量等于最终良率。如果客户的PCB开孔余量只有0.1毫米，而骨架的自然制程散差为±0.12毫米，那么客诉和争议几乎不可避免。正确的做法是在骨架图纸上标注完整的GD&T（形位公差）而不仅仅是线性公差，供需双方对齐基准体系（明确哪个面是A基准、哪个轴是B基准），并在设计冻结前进行一次装配裕量评审，同时考虑含浸漆和套管压缩后材料的二次膨胀量。

五、常见现象与对策速览

如果你遇到磁芯压入困难或骨架裂角，很可能是中柱内孔偏小或椭圆度过大，应检查中柱型芯是否磨损或偏心，并优化保压与收缩控制。如果耐压测试批量不合格，问题多半出在壁厚变薄、法兰偏低或飞边蚕食了绝缘间隙，此时应排查模具偏心、分模面磨损，并加强对飞边和肉厚的监控。如果PCB插不进去或出现歪脚连锡，通常是引脚间距漂移或垂直度差，应检查针座镶件是否移位以及顶出是否造成变形。如果绕线时出现乱线、断线或匝数散差，很可能是定位柱高度不准、绕线窗口宽度变化或骨架翘曲，需要收紧定位特征的公差并用检具进行全检。如果电感值批次间漂移较大，一般是因为中柱内孔偏大导致磁芯间隙散差，应提升内孔尺寸的过程能力，必要时改用过盈配合的设计思路。

变压器骨架的尺寸偏差不是靠“把公差写小一点”就能解决的简单问题，而是一条从设计公差策略、模具精度、材料收缩行为、注塑稳定性到检验闭环的完整链条。最有效的控制路径是：先对尺寸进行分层，优先管控关键功能尺寸；然后从模具和工艺入手降低变异；最后用数据和检具形成闭环反馈。只有当骨架被当作“精密功能件”而非普通塑料件来管理时，变压器的绕线良率、安规通过率和长期可靠性才能真正得到保障。
